[AsRock Rack]

ASROCKRACK C236 WSI4 메인보드 [2부]

글쓴이 : 관리자 날짜 : 2016-12-16 (금) 14:33 조회 : 1126

8c9c83967b50d71b148a920198095103_1481866







 Hardware Monitor

 Temperature

- CPU Temperature Sensing
- System Temperature Sensing
- System TR Temperature Sensing

 Fan

- CPU/Front Fan Tachometer
- CPU Quiet Fan (Allow Chassis Fan Speed Auto-Adjust by CPU Temperature)
- CPU/Front Fan Multi-Speed Control

 Voltage

 Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore

 Environment

 Temperature

 Operation temperature: 10°C ~ 35°C / Non operation temperature: -40°C ~ 70°C

 OS Support

 OS

Microsoft® Windows®

- Windows Server 2008 R2 (64 bit)

- Windows Server 2012 (64 bit)

- Windows Server 2012 R2 (64 bit)



Linux®

- RedHat Enterprise Linux Server 6.6 (32 / 64 bit) / 7.0 (64 bit)

- SUSE Enterprise Linux Server 11 SP3 (32 / 64 bit) /12.0 (64 bit)

- Ubuntu 15.04 (64 bit) / 15.10 (64 bit) (AHCI mode)

* Please refer to our website for the latest OS support list.





B. Layout

a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127

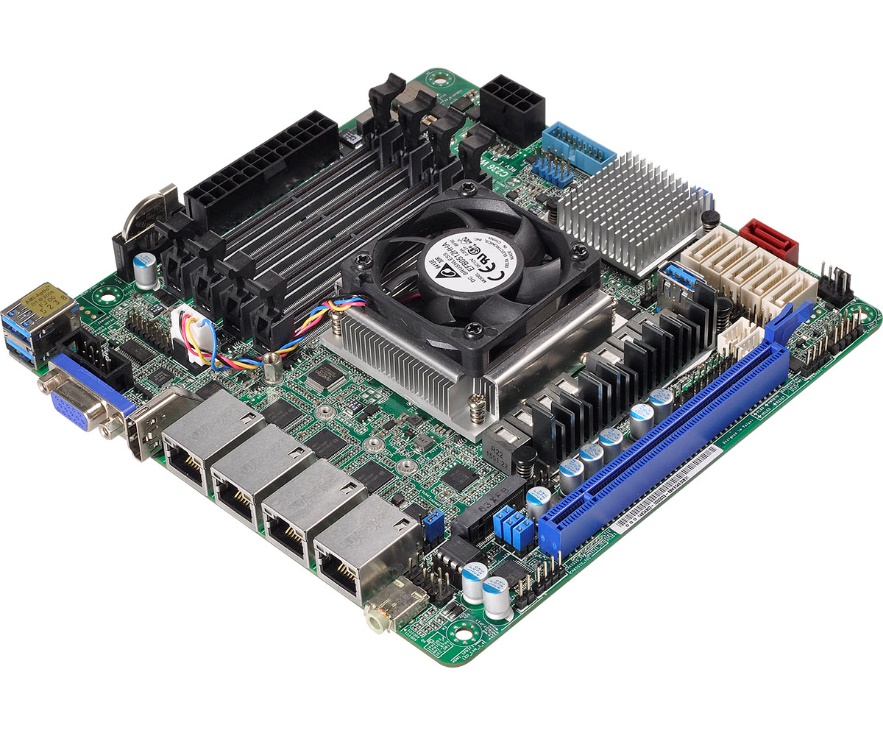

Mini-ITX사이즈에 PCI-E x16슬롯과 6개의 SATA포트 1개의 M.2이 구비되어 있습니다.

a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127

HDMI와 VGA단자 모두 Intel Iris Pro로부터 직접 출력을 내보내 주며, 독특하게 오디오 출력 단자가 후면에 자리하고 있습니다.

추가적으로 2개의 USB 3.0 단자와 4개의 Gigabit Lan카드 단자가 있습니다.

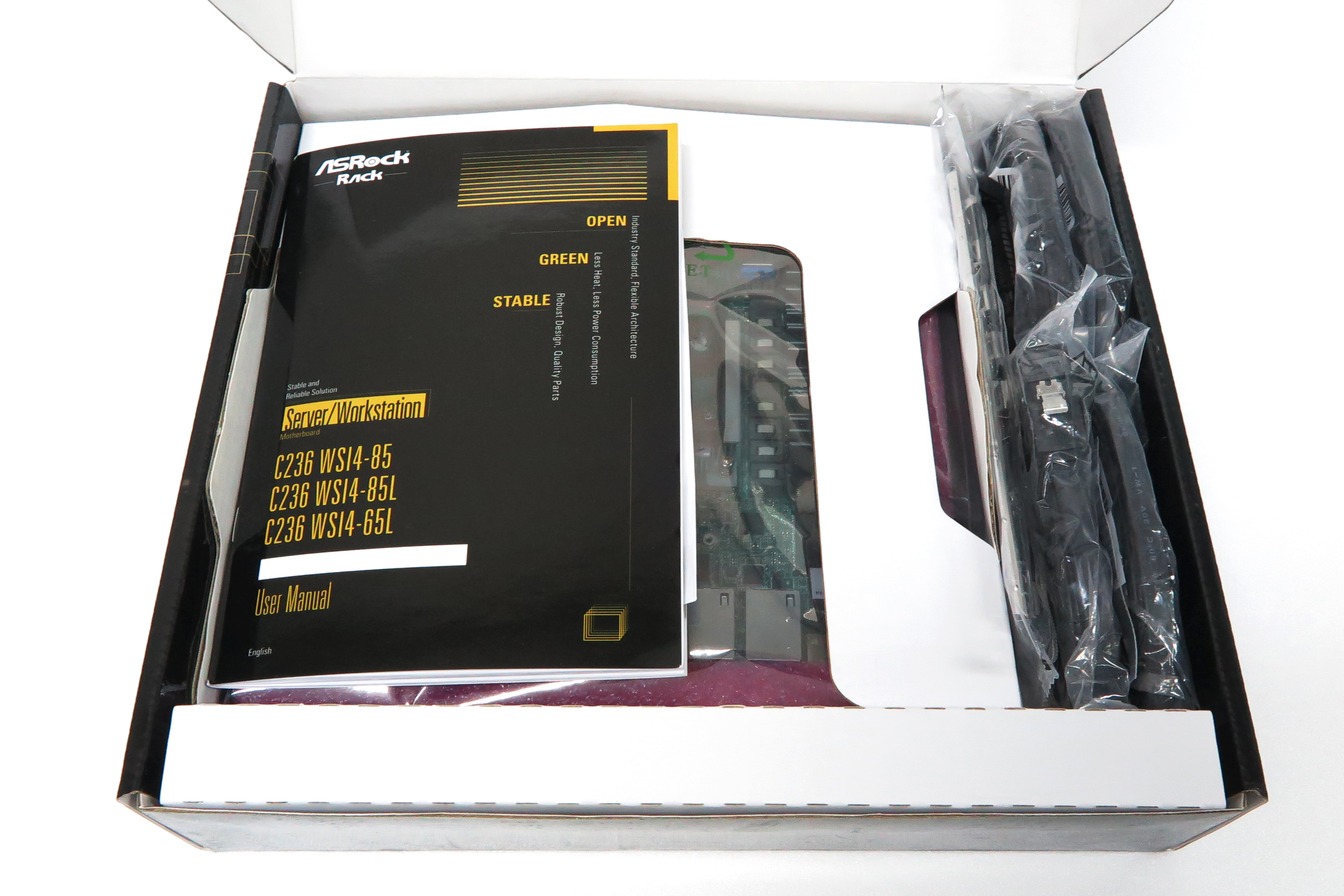

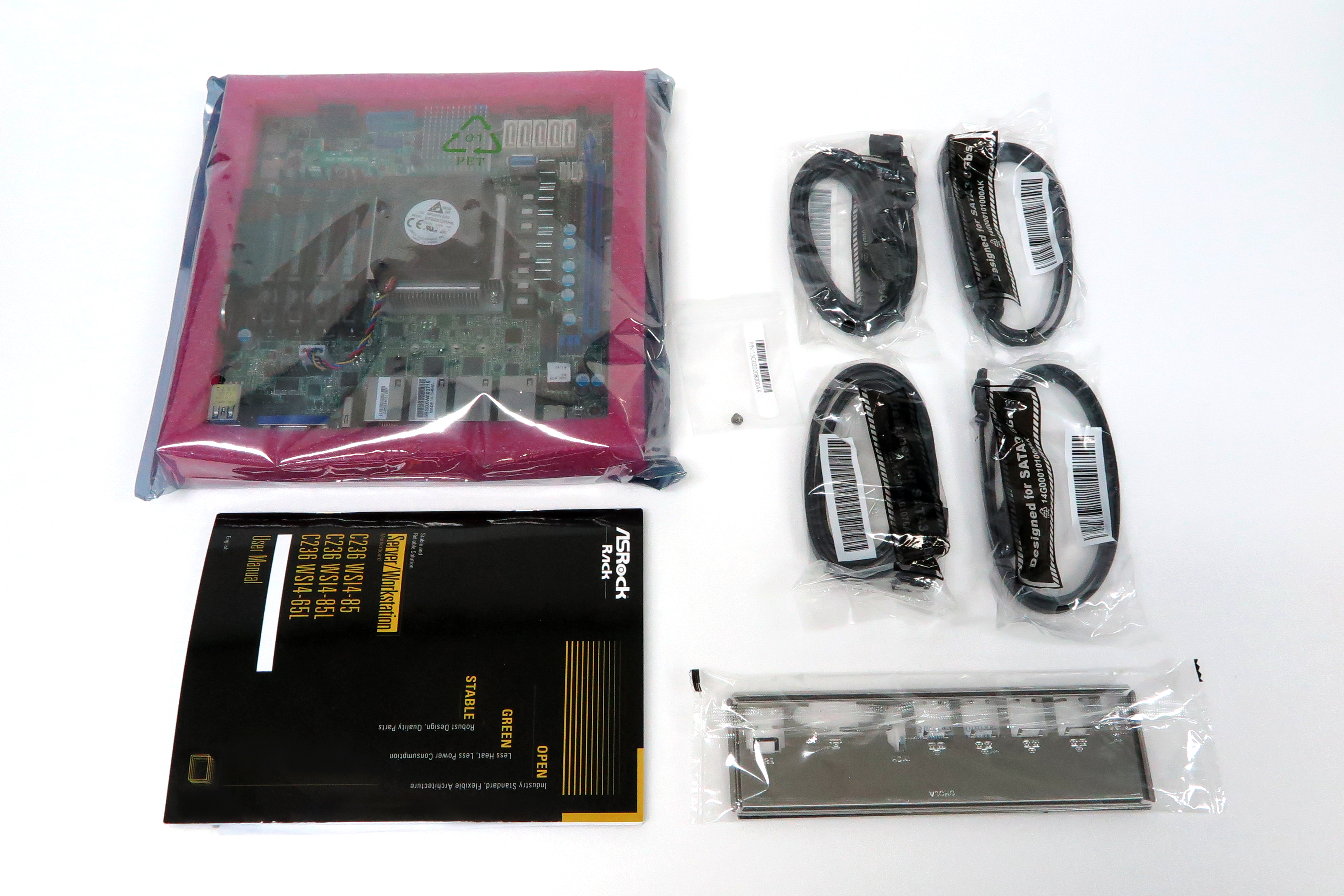

C. 구성품


a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127
a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127

2. 성능

CPU성능과 GPU성능을 워크스테이션에서 사용되는 프로그램을 기준으로 측정해보았습니다.

테스트 환경과 소프트웨어는 다음과 같습니다.



Motherboard

AsrockRack C236 WSI4 65L (E3-1565L v5)

Memory

Kingston DDR4 ECC SO-DIMM 16GB X 4

SSD

Sandisk Z400s M.2 SATA 256GB

OS

Windows 10 Pro

PSU

Superflower SF-650F14MT LEADEX

Software

Cinebench R15

Specviewperf 12.1

Cadalyst 2015







A. CINEBENCH

OpenGL가속과 CPU 렌더링 성능을 측정해 보았습니다. E3-1565L v5기준이며 클럭이 훨씬 높은 1585에서는

CPU와 GPU모두 향상된 성능이 기대됩니다.



a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127







B. SPECVIEWPERF 12.1

다양한 프로그램 벤치마크 결과를 제공하는 Specviewperf 12.1입니다.



a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127







C. Cadalyst

AutoCAD의경우 비슷한 수준의 GPU들은 성능차이가 크게 나타나지는 않는 것으로 보여집니다. 비교를 위해 고가형 그래픽카드인 M2000의 자료를 추가적으로 첨부하였습니다.



a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127







3. 기능



A. GVT

실제 MS Hyper-V와 Citrix Xenserver에서 vGPU를 활성화 시켜보았습니다.



Microsoft Hyper-V

Hyper-V에서는 API로 동작하는 GVT-s 방식만을 지원합니다. Hyper-v제어판의 실제 GPU메뉴에서 Iris Pro P580을 선택해준 뒤 ,

각각 VM에 RemoteFX 3D비디오를 추가 해주면 VM에서도 GPU가속을 사용 할 수 있습니다.


a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127
a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127








Citrix Xenserver

Citrix Xenserver에서는 GVT-d(GPU Passthrough)와 GVT-g(GPU Sharing) 두 가지 모드를 사용 할 수 있습니다.

현재 GPU sharing은 아래 표와 같이 윈도우 VM에서만 사용 할 수 있습니다. GVT-g는 Xenserver 7.0의 Enterprise 라이선스를 필요로

하며 아래 사진과 같이 설정하여 사용 할 수 있습니다. 1개의 Iris Pro에서 최대 7개의 VM까지 지원합니다.



 a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127

a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127


a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127




B. Intel Quicksync

Nvidia의 NVENC와 같은 하드웨어 인코딩 엔진이 Intel Iris Pro에도 장착되어있습니다. Intel Media Studio를 이용하여

트랜스 코딩 프로그램을 작성 후 FHD(1920x1080), 30FPS의 영상을 동시에 인코딩하여 얻어낸 결과 값입니다.



a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127







C. 전력소비량

Idle 약 20W, Peak 88W, 풀로드 평균 75W정도의 전력을 소모합니다.



a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127







4. 결론

Asrockrack C236 WSI4는 최신 IT인프라에서 요구하는 다양한 미디어 처리 능력을 모두 갖추고 있습니다. 그래픽 가속을 요구하는

가상 머신, 미디어 서버의 필수기능인 트랜스 코딩, 단독 워크스테이션으로 사용할 수 있을 만큼의 CPU와 GPU처리량 등

다양한 목적에 맞게 사용이 가능합니다. 그리고 꼭 데이터 센터가 아니더라도, Plex Media와 같은 가정용 NAS와 미디어 서버 등에서도

충분히 활약 할 수 있을 것 같습니다. 거기에 전력소비량이라는 숙제까지 더불어 해결 가능하니, 대규모 미디어 처리에

고민이 많은 분들에게 좋은 해결책이 될 것 같습니다.
